Газовый котел Nova Florida Nibir CTFS 24 CU

В наявності

Цена: 24794.00 UAH 24794.00 UAH
Количество:

Доставка
Оплата
Повернення та обмін

Газовые котлы Nibir

Nibir — классический турбированный (бездымоходный) газовый котел с закрытой камерой сгорания. Двухконтурный котел Nova Florida Nibir CTFS с встроенным насосом, трехходовым клапаном и расширительным баком специально создан для отопления и горячего водоснабжения квартир и помещений, площадью 40 ÷ 195 м².

Nibir
CTFS 9 | CTFS 11 | CTFS 13 | CTFS 15 | CTFS 18 | CTFS 24

Настенный газовый котел с двумя раздельными теплообменниками

  • Ультракомпактные габариты 70х40х25 см
  • Работа с датчиком комнатной температуры (NTC)
  • Первичный алюминиевый теплообменник
  • Вторичный пластинчатый теплообменник ГВС из нержавеющей стали
  • Идеально подходит для небольших систем с минимальным напором воды
  • Возможность встраивать в мебель и монтировать вплотную к стенам
  • Компактный насос со встроенным автоматическим воздушным клапаном
  • Расширительный бак емкостью 6 л
  • Возможность подключения датчика комнатной температуры
  • 2 датчика температуры в контуре отопления и еще один в контуре ГВС
  • Встроенный автоматический байпас
  • Система безопасности с оповещением об ошибках и неисправностях
  • Защита от гидроудара
  • Панель управления с дисплеем, позволяет легко регулировать и контролировать температуру отопления, ГВС и режим работы котла, а также просматривать коды блокировок котла
  • Функции защиты от тактования, размораживания, блокировки насоса и 3-ходового клапана, а также функции постциркуляции, поствентиляции и тестового режима «трубочист»
  • Пыле- влагозащищенная плата управления
  • Класс эффективности согласно 92/42/CEE ★★★

Основные параметры

NIBIR CTFS 9 Природный газ CNEXX3CA09 9,3 400×700×250 25,1
NIBIR CTFS 11 Природный газ CNEXX3CA11 11,1 400×700×250 25,2
NIBIR CTFS 13 Природный газ CNEXX3CA13 13,0 400×700×250 25,3
NIBIR CTFS 15 Природный газ CNEXX3CA15 15,1 400×700×250 25,4
NIBIR CTFS 18 Природный газ CNEXX3CA18 18,6 400×700×250 25,5

Технические характеристики газовых котлов Nibir

Nibir CTFS 9 CTFS 11 CTFS 13 CTFS 15 CTFS 18
Категория аппарата II2H3+ II2H3+ II2НЗ+ II2НЗ+ II2НЗ+
Количество форсунок 11 11 11 11 11
Номинальная тепловая мощность кВт 10,4 12,3 14,2 16,4 19,9
Минимальная тепловая мощность в режиме отопления кВт 6,9 6,9 6,9 6,9 6,9
Максимальная теплопроизводительность кВт 9,3 11,1 13,0 15,1 18,6
Минимальная теплопроизводительность кВт 5,9 5,9 5,9 5,9 5,9
Минимальное рабочее давление в контуре отопления бар 0,5 0,5 0,5 0,5 0,5
Максимальное рабочее давление в контуре отопления бар 3,0 3,0 3,0 3,0 3,0
Потребляемая мощность ГВС кВт 20,0 20,0 20,0 20,0 20,0
Минимальная полезная мощность отопления ГВС кВт 7,0 7,0 7,0 7,0 7,0
Минимальное рабочее давление в контуре ГВС бар 0,5 0,5 0,5 0,5 0,5
Максимальное рабочее давление в контуре бар 6,0 6,0 6,0 6,0 6,0
Расход ГВС (Δt=25K) л/мин 11,4 11,4 11,4 11,4 11,4
Расход ГВС (Δt=30K) л/мин 9,5 9,5 9,5 9,5 9,5
Потери тепла через корпус при максимальной нагрузке % 1,59 1,46 1,46 1,37 1,55
Массовый расход дымовых газов при максимальной нагрузке г/сек 11,5 11,5 11,5 11,5 11,5
КПД при номинальной тепловой мощности при максимальной нагрузке % 89,2 90,2 91,2 91,8 93,2
Электропитание В/Гц 230/50 230/50 230/50 230/50 230/50
Сетевой плавкий предохранитель А 3,15 3,15 3,15 3,15 3,15
Максимальная элeктpичecкaя мощность Вт 102 102 102 102 102
Максимальная элeктpичecкaя мощность насоса Вт 66 66 66 66 66
Класс электрозащиты IP X4D X4D X4D X4D X4D
Расход метана при макс. потребляемой мощности
в режиме отопления (15 °C - 1013 мбар)
м³/ч 1,10 1,30 1,50 1,74 2,12
Потребление бутана при макс. потребляемой мощности в режиме отопления кг/ч 0,82 0,97 1,12 1,29 1,58
Потребление пропана при макс. потребляемой мощности в режиме отопления кг/ч 0,81 0,96 1,10 1,27 1,55
Максимальная температура в режиме отопления °C 83 83 83 83 83
Максимальная температура в режиме ГВС °C 62 62 62 62 62
Емкость расширительного бака л 6 6 6 6 6
Максимальная емкость системы отопления л 100 100 100 100 100
Диаметр подающего/обратного трубопровода в контуре отопления дюйм G 3/4
Диаметр входа/выхода трубопровода ГВС дюйм G 1/2
Диаметр газового соединения дюйм G 1/2
Длина х высота х глубина мм 400x700x250
Вес котла нетто кг 25,1 25,2 25,3 25,4 25,5

Габариты и расположение соединений газового котла Nibir

M Подающая линия системы отопления (3/4''), C Выход горячей воды (1/2"), G Вход газа (1/2''), F Подача холодной воды (1/2''), R Возврат из системы отопления (3/4'')

Гидравлическая схема газового котла Nibir

  1. Автоматический By-pass
  2. Температурный датчик воды контура ГВС
  3. 3-х ходовой клапан с электроприводом
  4. Модулирующий газовый клапан
  5. Предохранительный термостат линии подачи контура
    отопления
  6. Датчик температуры подающей линии
  7. Горелка
  8. Электрод розжига / определения пламени
  9. Монотермический теплообменник
  10. Герметическая камера сгорания
  11. Вытяжной вентилятор
  12. Реле безопасности давления дымовых газов
  13. Пробоотборник давления в герметической камере сгорания
  14. Трубопровод воздухозабора и дымоотвода
  15. Пробоотборник давления в герметической камере сгорания
  16. Расширительный бак
  17. Датчик температуры возвратной линии
  18. Предохранительный клапан 3 бар
  19. Сливной кран
  20. Реле минимального давления
  21. Воздухоотводчик
  22. Насос
  23. ограничитель протока горячей воды на 8 л/мин
  24. Кран заполнения
  25. Реле протока с фильтром холодной воды
  26. Вторичный пластинчатый теплообменник

M Подающая линия системы отопления
C Выход ГВС
G Вход газа
F Подача холодной воды
R Возврат из системы отопления

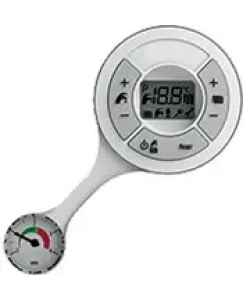

Панель управления газового котла Nibir

A. Регулировка температуры горячей воды (+/- ГВС).
B. Выбор режима работы котла и подтверждение нового значения.
C. Разблокировка и возврат на стартовую страницу в режиме программирования параметров.
D. Регулировка температуры в контуре отопления и изменение параметров программирования (+/- ОТОПЛЕНИЕ).
E. ЖК-дисплей.
F. Манометр контура отопления.

  1. Индикатор параметров
  2. Индикатор контура ГВС
  3. Буквенно-цифровой индикатор
  4. Индикатор контура отопления
  5. Индикатор изменения параметров
  6. Индикатор функции тестирования «трубочист» (только для монтажника)
  7. Индикатор наличия пламени
  8. Индикатор состояния котла
